气动双隔膜泵的工作原理气动双隔膜泵是一种不同于其他所有正排量泵，以压缩空气或天然气为动力的容积泵。 工作原理：

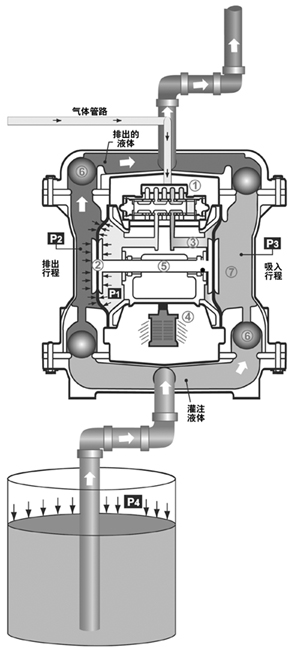

气动双隔膜 (AODD) 泵使用压缩空气、氮气或天然气作为动力。 主方向（空气）控制阀 ① 将压缩空气分配到气室，将均匀压力作用于隔膜内表面 ②。同时，将从对侧隔膜后面排出的空气 ③ 通过气阀总成导出到排气端口 ④。内室压力 (P1) 超过液体室压力 (P2) 时，连接隔膜的连杆 ⑤ 移动，使得一侧发生排出，同时另外一侧发生吸入。排出和灌注液体的方向由止回阀（球或瓣片）⑥的方向控制。 泵的启动由吸入行程产生。吸入行程增加了室体积，同时降低了室压力 (P3)。从而形成通过大气压 (P4) 将液体吸入管道，并通过吸入端止回阀进入液体室 ⑦ 的压力差。 吸入（端）行程也启动了泵的往复运动（移动、行程或循环）。吸入隔膜的运动通过其行程机械推动。隔膜的内板与致动器柱塞接触，对齐后移动导向信号阀。启动后，导向阀将压力信号发送到主方向气阀的对侧端，将压缩空气重新导向到对侧内室。 |
